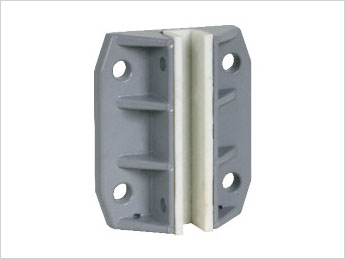

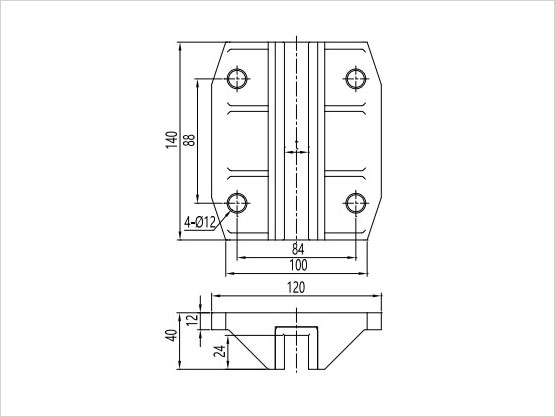

รองเท้าเลื่อนสำหรับลิฟต์โดยสาร THY-GS-310G
ความเร็วที่กำหนด: ≤1.75ม./วินาที
ตรงกับรางนำทาง: 10,16.4

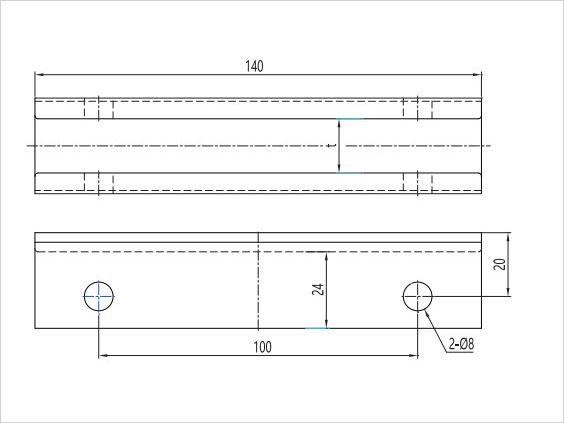

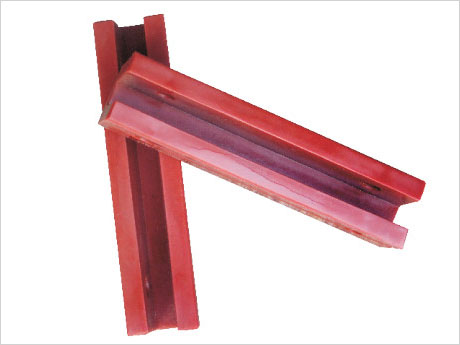

รางนำทาง THY-GS-310G เป็นอุปกรณ์นำทางที่สามารถเลื่อนระหว่างรางนำทางของลิฟต์และตัวรถหรือตุ้มน้ำหนักได้โดยตรง รางนำทางนี้ช่วยรักษาเสถียรภาพของตัวรถหรือตุ้มน้ำหนักบนรางนำทางให้เลื่อนขึ้นลงได้เท่านั้น เพื่อป้องกันไม่ให้ตัวรถหรือตุ้มน้ำหนักเอียงหรือแกว่งขณะใช้งาน สามารถติดตั้งถ้วยรองน้ำมันที่ส่วนบนของรางนำทางเพื่อลดแรงเสียดทานระหว่างซับในของรางนำทางและรางนำทาง เมื่อใช้รางนำทาง ลิฟต์หนึ่งตัวจะมีชิ้นส่วน 8 ชิ้น และตุ้มน้ำหนักของรถแต่ละชิ้นมี 4 ชิ้น โดยติดตั้งไว้ที่ด้านบนและด้านล่างของตัวรถหรือตุ้มน้ำหนัก รางนำทางประกอบด้วยซับในของราง ฐาน และตัวราง ส่วนที่นั่งของรางมีซี่โครงเสริมความแข็งแรงที่ด้านล่างเพื่อความแข็งแรงในการใช้งาน โดยทั่วไปใช้ได้กับลิฟต์ที่มีความเร็วลิฟต์ ≤ 1.75 เมตร/วินาที รางมีความกว้าง 10 มม. และ 16 มม. โดยทั่วไปแล้ว รางนำทางแบบเลื่อนคงที่จะต้องใช้ร่วมกับถ้วยรองน้ำมันและยึดติดกับโครงตุ้มน้ำหนัก
1. หลังจากติดตั้งรองเท้าไกด์ด้านบนและด้านล่างเข้าที่แล้ว ควรวางรองเท้าไกด์ทั้งสองไว้ในแนวเดียวกันโดยไม่เอียงหรือบิดเบี้ยว ตรวจสอบให้แน่ใจว่ารองเท้าไกด์ด้านบนและด้านล่างอยู่ในแนวเดียวกันที่กึ่งกลางของขากรรไกรนิรภัย
2. หลังจากติดตั้งรองเท้านำทางแล้ว ช่องว่างด้านซ้ายและขวาระหว่างรางนำทางและซับในรองเท้าควรเท่ากับ 0.5~2 มม. และช่องว่างระหว่างซับในรองเท้าและพื้นผิวด้านบนของรางนำทางควรเท่ากับ 0.5~2 มม.
