เครื่องลากแบบไร้เฟืองซิงโครนัสแม่เหล็กถาวร รุ่น THY-TM-K200

การออกแบบและการผลิตเครื่องดึงลิฟต์แบบซิงโครนัสแม่เหล็กถาวรไร้เกียร์ THY-TM-K200 เป็นไปตาม "GB7588-2003-รหัสความปลอดภัยสำหรับการผลิตและการติดตั้งลิฟต์", "EN81-1: 1998-กฎความปลอดภัยสำหรับการก่อสร้างและการติดตั้งลิฟต์", "GB/ ข้อบังคับที่เกี่ยวข้องใน T24478-2009-เครื่องดึงลิฟต์ เครื่องดึงประกอบด้วยมอเตอร์ซิงโครนัสแม่เหล็กถาวร ล้อดึง และระบบเบรก ใช้วัสดุแม่เหล็กถาวรประสิทธิภาพสูงและโครงสร้างมอเตอร์พิเศษ ทำให้มีความเร็วต่ำและแรงบิดสูง ซีรีส์ K มีโครงสร้างโรเตอร์ด้านนอก และระบบเบรกเป็นโครงสร้างเบรกแบบบล็อก ล้อดึงและล้อเบรกเชื่อมต่อกันอย่างแน่นหนาและติดตั้งโดยตรงที่ปลายเพลาของมอเตอร์ เบรกมีไมโครสวิตช์เพื่อตรวจสอบสถานการณ์การเบรก เมื่อเบรกเปิด หน้าสัมผัสปกติของไมโครสวิตช์จะปิดลง เหมาะสำหรับลิฟต์ที่มีห้องเครื่องและลิฟต์ที่ไม่มีห้องเครื่อง อัตราส่วนแรงดึงคือ อัตราส่วน 2:1 และ 4:1 รับน้ำหนักบรรทุกสูงสุด 630-1150 กิโลกรัม ความเร็วรอบ 0.5-2.5 เมตร/วินาที เส้นผ่านศูนย์กลางรอกลากสูงสุด 400-450 มิลลิเมตร เครื่องลากแต่ละเครื่องผ่านการตรวจสอบคุณภาพอย่างเข้มงวดก่อนออกจากโรงงาน เพื่อรับประกันคุณภาพและประสิทธิภาพของผลิตภัณฑ์

1.การติดตั้งเครื่องลากจูง

• ก่อนที่จะติดตั้งเครื่องจักรลากจูง คุณต้องแน่ใจว่าโครงติดตั้งและฐานรากมีความแข็งแรง

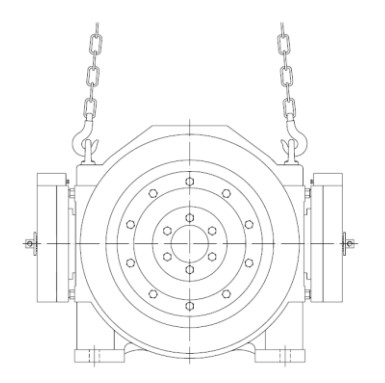

• เมื่อทำการยกเครื่องจักรลากจูง โปรดใช้แหวนหรือรูสำหรับยกบนตัวเครื่องลากจูง

• เมื่อยก ให้แน่ใจว่ายกในแนวตั้ง และมุมระหว่างตะขอทั้งสองต้องน้อยกว่า 90°

• ระนาบการติดตั้งเครื่องจักรลากจะต้องอยู่ในระดับเดียวกัน และต้องมีมาตรการลดการสั่นสะเทือนที่สอดคล้องกัน

• ลวดสลิงเหล็กที่แขวนอยู่และโหลดที่สอดคล้องกันจะต้องผ่านระนาบตรงกลางของรอกดึงในแนวตั้ง

• ตรวจสอบให้แน่ใจว่าพื้นผิวของโครงที่ติดตั้งเครื่องจักรลากนั้นเรียบ และค่าเบี่ยงเบนที่อนุญาตสูงสุดคือ 0.1 มม.

• พวงมาลัยของห้องเครื่องอยู่ที่ด้านซ้ายล่างของด้านหลังของตัวเครื่องหลัก โปรดระมัดระวังการรบกวนของเฟรม

• ขนาดของสลักเกลียวสำหรับยึดเครื่องจักรลากจูงมีรูสำหรับวางเท้า และใช้สลักเกลียวที่มีความแข็งแรง 8.8

• โดยปกติเครื่องลากจูงจะติดตั้งแท่งป้องกันการกระโดดและฝาครอบป้องกัน โปรดรีเซ็ตเครื่องหลังจากติดตั้งลวดสลิงแล้ว
