อุปกรณ์เปิดประตูกลางแบบ 2-Leafs THY-LD-B
1. วิธีการปลดล็อคคือปลดล็อคแผงประตูและผ่านการทดสอบแรงกระแทกของลูกตุ้ม 45 กก.
2. บังคับให้ประตูปิดด้วยค้อนหนัก และวางค้อนหนักและท่อไกด์ไว้ที่ด้านในของประตูพัก
3. ตัวล็อคประตูผ่านการทดสอบจากศูนย์ตรวจสอบลิฟต์แห่งชาติและได้รับการรับรอง CE และ CU-TR
4. แรงดันไฟฟ้าที่ใช้ได้ของล็อคประตู: ≤ AC230V, ≤ DC110V

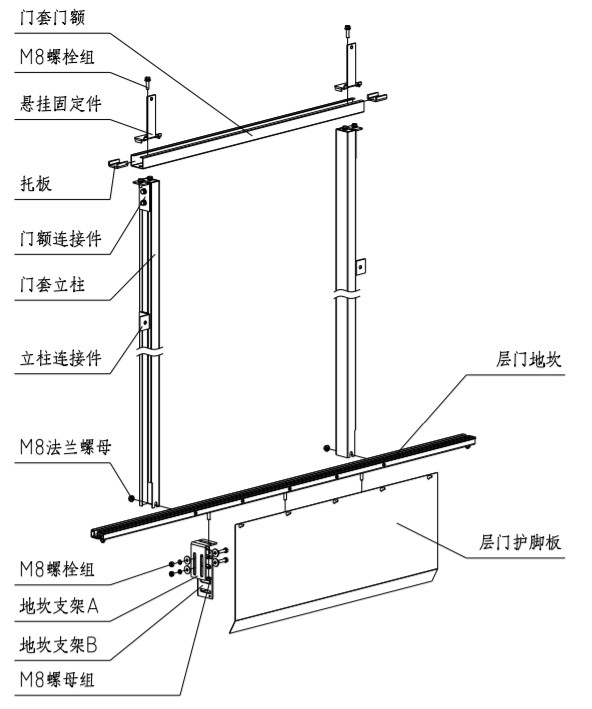

1. การติดตั้งธรณีประตูและฝาครอบประตู
1.1. กำหนดตำแหน่งทางเข้าและทางออกของธรณีประตูตามขนาดของลิฟต์ ปรับจุดกึ่งกลางของธรณีประตูให้เท่ากับจุดกึ่งกลางของทางเข้าและทางออก และทำเครื่องหมายจุดกึ่งกลางของธรณีประตู ปรับระดับธรณีประตูให้ต่ำกว่า 1/1,000 ปรับพื้นผิวเพื่อป้องกันไม่ให้น้ำเข้าไปในลิฟต์
1.2. ประกอบเสาครอบประตูและประตูครอบพร้อมชิ้นส่วนเชื่อมต่อ และติดตั้งชิ้นส่วนยึดแบบแขวน วางประตูบนธรณีประตู ปรับแนวตั้งของเสาครอบประตูให้น้อยกว่า 1/1000 จุดกึ่งกลางของครอบประตูต้องตรงกับจุดกึ่งกลางของทางเข้าและทางออก การวัดเครื่องหมายกึ่งกลางธรณีประตู ขนาดของระนาบหน้าผากด้านล่างของครอบประตูและระนาบด้านบนของธรณีประตูคือความสูงของประตูสุทธิ หลังจากปรับเสร็จแล้ว ให้ล็อคน็อตหน้าแปลน M8 หลังจากปรับขนาดแล้ว ให้ยึดตัวเชื่อมต่อเสาเข้ากับผนัง
1.3. ติดตั้งตัวป้องกันปลายเท้าประตูพักเท้าบนธรณีประตู

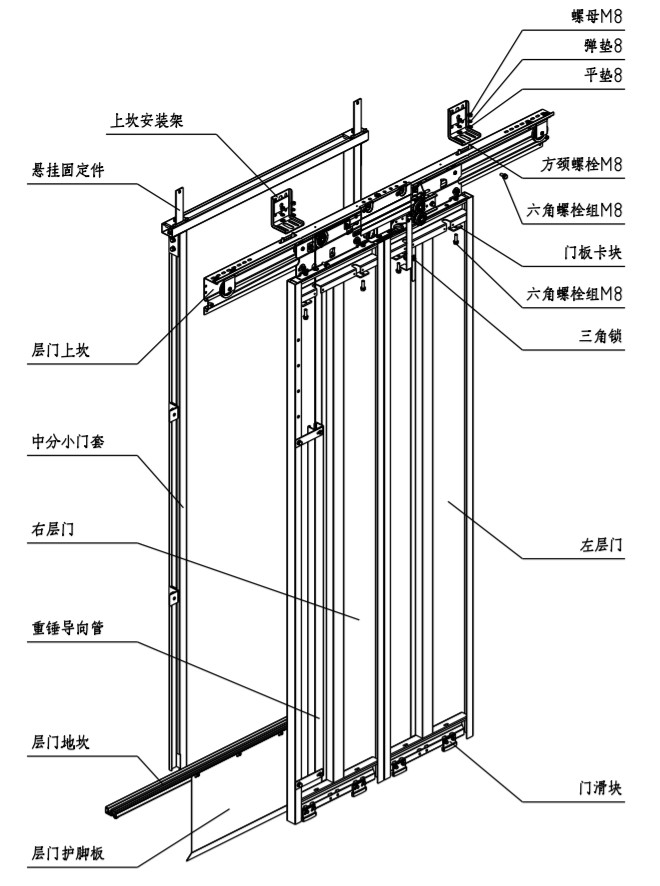

2. การติดตั้งอุปกรณ์ประตูทางเข้า

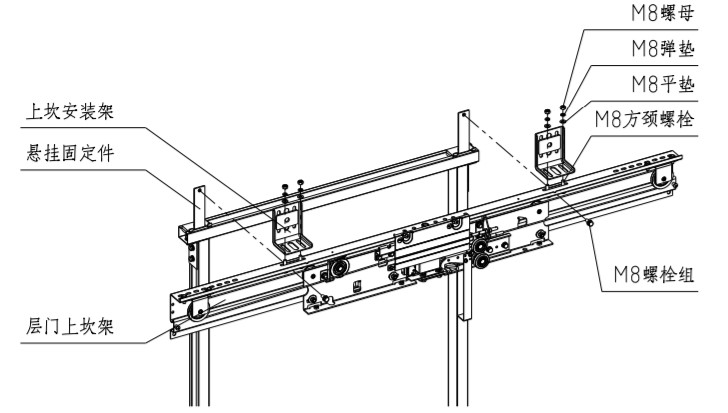

2.1. จัดตำแหน่งกรอบธรณีประตูส่วนบนของประตูพักให้ตรงกับเดือยที่ปลายด้านล่างของชิ้นส่วนยึดช่วงล่าง และล็อคกรอบธรณีประตูส่วนบนและชิ้นส่วนยึดช่วงล่างของประตูพักด้วยกลุ่มโบลต์ M8*20
2.2 ยึดโครงยึดธรณีประตูด้านบนเข้ากับผนังลิฟต์ด้วยสลักเกลียวขยายหรือสลักเกลียวทะลุผนัง โครงยึดธรณีประตูด้านบนและธรณีประตูด้านบนของบันไดเชื่อมต่อกันด้วยสลักเกลียวคอเหลี่ยม M8
2.3. ปรับขอบบนของประตูชานพักซ้ายและขวาให้กึ่งกลางประตูเปิดออกและกึ่งกลางทางเข้าออกเท่ากัน
2.4 ปรับตั้งพื้นของอุปกรณ์ประตูขึ้นลง ปรับตั้งพื้นของอุปกรณ์ประตูขึ้นลงให้อยู่ที่ ±0.5 มม. โดยการวางแนวเส้นแนวตั้งหรือใช้ธรณีประตูรถเป็นข้อมูลอ้างอิง

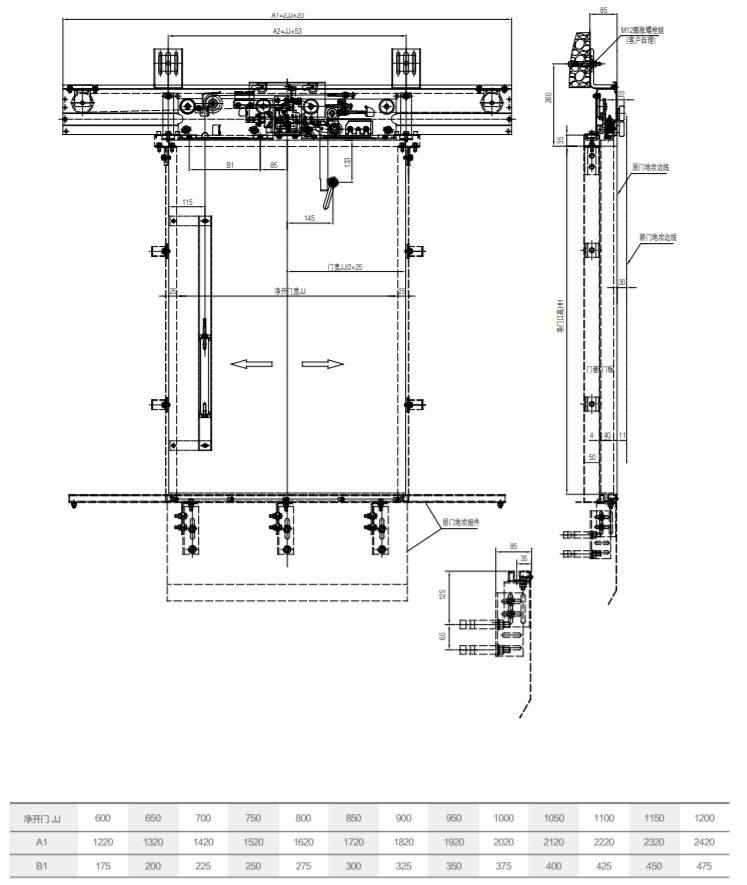

2.5 หลังจากตรวจสอบพารามิเตอร์หลักของการติดตั้งกรอบธรณีประตูบนประตูพื้นต่อไปนี้แล้ว ให้ขันน็อตติดตั้งทั้งหมดให้แน่น:

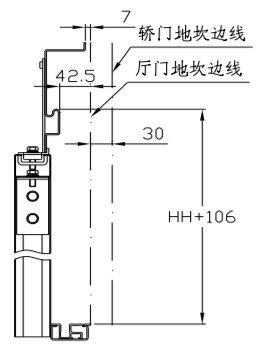

ความสูงของกรอบธรณีประตูด้านบนของประตูชั้นลอย: ระยะห่างระหว่างพื้นผิวด้านบนของรางนำของกรอบธรณีประตูด้านบนของประตูชั้นลอยและธรณีประตูของประตูชั้นลอยคือ สูง + 106 มม.
จุดกึ่งกลางของกรอบธรณีประตูบนของประตูชั้นลอย: ความเบี่ยงเบนระหว่างจุดกึ่งกลางของกรอบธรณีประตูบนของประตูชั้นลอยและจุดกึ่งกลางของทางเข้าและทางออกคือ ±1 มม.
ระยะห่างระหว่างรางนำทางขอบด้านบนของประตูชั้นจอดและขอบประตูรถ: ระยะห่างระหว่างรางนำทางขอบด้านบนของประตูชั้นจอดและขอบประตูรถคือ 42.5 มม. และระยะห่างจากขอบประตูรถคือ 72.5 มม.
ความสูงของกรอบธรณีประตูด้านบนของประตูชั้นลอย: ระยะห่างระหว่างพื้นผิวด้านบนของรางนำของกรอบธรณีประตูด้านบนของประตูชั้นลอยและธรณีประตูของประตูชั้นลอยคือ สูง + 106 มม.
จุดกึ่งกลางของกรอบธรณีประตูบนของประตูชั้นลอย: ความเบี่ยงเบนระหว่างจุดกึ่งกลางของกรอบธรณีประตูบนของประตูชั้นลอยและจุดกึ่งกลางของทางเข้าและทางออกคือ ±1 มม.
ระยะห่างระหว่างรางนำทางขอบด้านบนของประตูชั้นจอดและขอบประตูรถ: ระยะห่างระหว่างรางนำทางขอบด้านบนของประตูชั้นจอดและขอบประตูรถคือ 42.5 มม. และระยะห่างจากขอบประตูรถคือ 72.5 มม.
